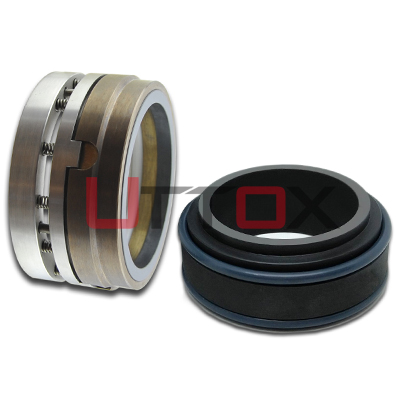

Type: UT-606B

——————————————————————————————————————————————————————————————————-

Material Code

Component Seals

O-ring Mounted Mechanical Seals

Rubber Bellows Mechanical Seals

Wedge Ring Mechanical Seals

PTFE Bellows Mechanical Seals

Operating Limits:

Metal Bellows Seals

● Temperature:-20℃ - +230℃

● Pressure：≤ 30bar

● Speed: ≤ 25m/s

● Shaft size: 24mm - 250mm

Catridge
Mechanical Seals

Flygt Pump Seals

* Flygt Pumps Models List

Common Pumps Seals

Grundfos / CNP

Xylem

APV

_ _ _ _ _ __ _ _ _ __ _ _ _ _ _ _ _ _ _ _ _ _ _ __ _ _ _ _ _ _ _ _ _ _ _ _

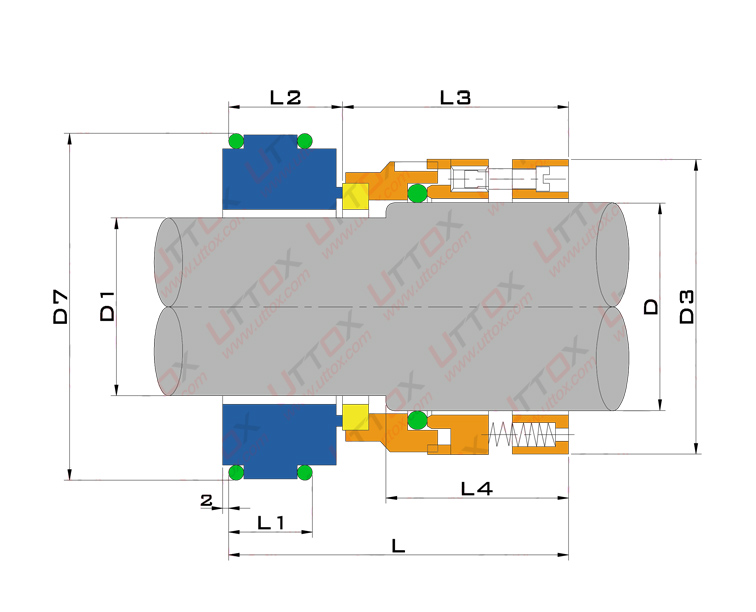

Assembly Dwg:

__ _ _ _ __ _ _ _ __ _ _ __ _ _ _ __ __ _ _ __ _ _ _ _ _ _

Seal Parts & Related Products

Materials:

Springs

RBSIC Seal Rings

● Seal Rings: A,B,Q1/12,Q2/22,

U1/12,U2/22

● Elastomer: E,K,N,P,S,V,X

● Metal Part: F,G,M5,S6

SSIC Seal Rings

Tungsten Carbide Seal Rings

Carbon Seal Rings

O-rings

Encapsulated O-rings / FEP O-rings

__ _ _ _ __ _ _ _ __ _ _ __ _ _ _ __ __ _ _ __ _ _ _ _ _ _

Kalrez® O-rings

Chemraz® O-rings

_ _ _ _ _ _ _ __ _ _ _ _ _ _ _ _ _ __ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Dimension (mm):

D	D1	D3	D7	L	L1	L2	L3	L4
24	20	38	46	63	18	23	40	33
26	22	40	48	63	18	23	40	33
28	24	42	50	63	18	23	40	33
30	25	44	52	63	18	23	40	33
32	26	46	54	63	18	23	40	33
33	28	47	55	63	18	23	40	33
35	30	49	57	63	18	23	40	33
38	33	54	64	67	20	25	42	35
40	35	56	66	67	20	25	42	35
42	36	58	68	67	20	25	42	35
43	38	59	69	68	20	25	43	35
45	40	61	71	68	20	25	43	35
48	43	64	74	68	20	25	43	35
50	45	66	76	69	20	25	44	36
52	46	68	78	69	20	25	44	36
53	48	69	79	69	20	25	44	36
55	50	71	81	69	20	25	44	36
58	53	76	89	74	22	28	46	37
60	55	78	91	74	22	28	46	37
62	56	80	93	74	22	28	46	37
63	58	81	94	74	22	28	46	37
65	60	83	96	74	22	28	46	37
68	63	86	99	76	24	30	46	37
70	65	90	101	76	24	30	46	37
75	70	95	110	76	24	30	46	37
80	75	100	115	77	25	31	46	37
85	80	105	120	77	25	31	46	37
90	85	110	125	80	25	31	49	39
95	90	115	130	80	25	31	49	39
100	95	120	135	80	25	31	49	39
105	100	127	140	80	25	31	49	39
110	105	132	145	80	25	31	49	39
120	110	144	160	103	30	41	62	47
130	120	154	170	103	30	41	62	47
140	130	164	185	103	30	41	62	47
150	140	180	200	113	30	41	72	56
160	150	190	210	113	30	41	72	56
170	160	200	220	113	30	41	72	56
180	170	210	230	116	33	44	72	56
190	180	222	240	122	33	44	78	60
200	190	232	260	124	35	46	78	60
210	200	242	270	124	35	46	78	60
220	210	256	290	129	35	46	83	64
230	220	266	300	131	35	48	83	64
240	230	276	320	131	35	48	83	64
250	240	286	330	133	35	50	83	64
