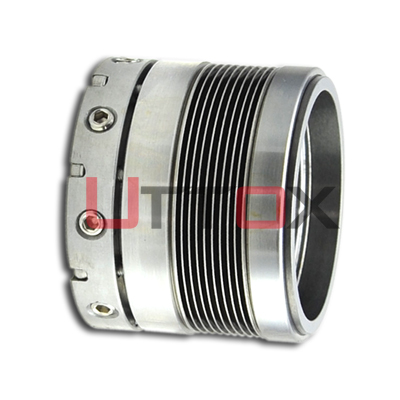

Type: UT-609

——————————————————————————————————————————————————————————————————-


·
·
Operating Limits:​​
● Temperature:-75℃ - +350℃

● Pressure：≤ 20bar

● Speed: ≤ 25m/s

● Shaft size: 1"- 4"


·
·
·
·
_ _ _ _ _ __ _ _ _ __ _ _ _ _ _ _  _ _ _ _ _ _  _ __ _ _ _ _ _ _ _ _ _ _ _ _ ​

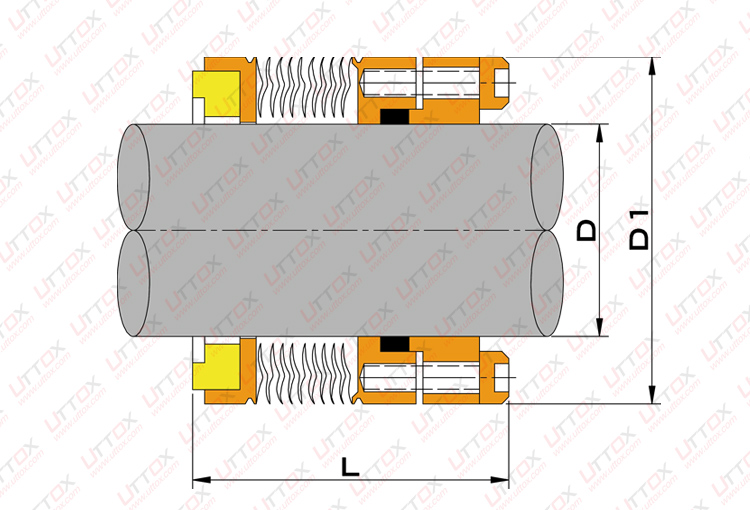

Assembly Dwg:
 __ _ _ _ __ _ _ _ __ _ _ __ _ _ _ __ __ _ _ __ _ _ _ _ _ _
·
Materials:
Springs
RBSIC Seal Rings

● Seal Rings: A,B,Q1/12,Q2/22,

                        U1/12,U2/22

● Elastomer: G
● Metal Part: F,G, M5, T6
SSIC Seal Rings
Tungsten Carbide Seal Rings
Carbon Seal Rings
O-rings
Encapsulated O-rings / FEP O-rings
 __ _ _ _ __ _ _ _ __ _ _ __ _ _ _ __ __ _ _ __ _ _ _ _ _ _
Kalrez® O-rings
_  _  _  _  _ _ _ __ _ _ _ _ _ _ _ _ _ _​_ _ _ _  _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Chemraz® O-rings
Dimension (inch):

Size(inch)DD1L
1.000 1.000 1.625 1.531
1.125 1.125 1.750 1.562
1.250 1.250 1.875 1.593
1.375 1.375 2.000 1.593
1.500 1.500 2.125 1.593
1.625 1.625 2.250 1.593
1.750 1.750 2.375 1.625
1.875 1.875 2.500 1.625
2.000 2.000 2.625 1.656
2.125 2.125 2.750 1.656
2.250 2.250 2.875 1.719
2.375 2.375 3.000 1.719
2.500 2.500 3.250 1.750
2.625 2.625 3.375 1.781
2.750 2.750 3.500 1.781
2.875 2.875 3.687 1.875
3.000 3.000 3.812 1.875
3.125 3.125 4.000 1.875
3.250 3.250 4.125 1.875
3.375 3.375 4.250 1.875
3.500 3.500 4.375 1.875
3.625 3.625 4.500 1.875
3.750 3.750 4.625 1.875
3.875 3.875 4.750 1.875
4.000 4.000 4.875 1.875
