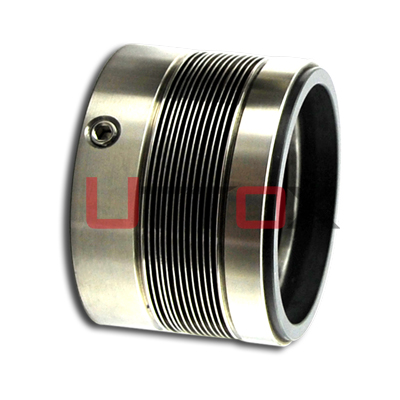

Type: UT-680

——————————————————————————————————————————————————————————————————-


·
·
Operating Limits:​​
● Temperature:-20℃ - +350℃

● Pressure：≤ 20bar

● Speed: ≤ 25m/s

● Shaft size: 0.75"- 6"

                      18mm - 150mm


·
·
·
·
_ _ _ _ _ __ _ _ _ __ _ _ _ _ _ _  _ _ _ _ _ _  _ __ _ _ _ _ _ _ _ _ _ _ _ _ ​

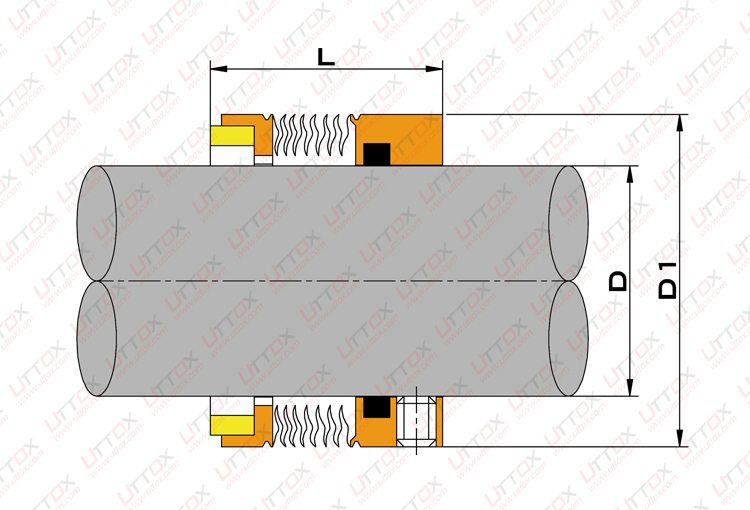

Assembly Dwg:
 __ _ _ _ __ _ _ _ __ _ _ __ _ _ _ __ __ _ _ __ _ _ _ _ _ _
·
Materials:
Springs
RBSIC Seal Rings

● Seal Rings: A,B,Q1/12,Q2/22,

                        U1/12,U2/22

● Elastomer: V, E, K
● Metal Part: F,G, M5, T6
SSIC Seal Rings
Tungsten Carbide Seal Rings
Carbon Seal Rings
O-rings
Encapsulated O-rings / FEP O-rings
 __ _ _ _ __ _ _ _ __ _ _ __ _ _ _ __ __ _ _ __ _ _ _ _ _ _
Kalrez® O-rings
_  _  _  _  _ _ _ __ _ _ _ _ _ _ _ _ _ _​_ _ _ _  _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Chemraz® O-rings
Dimension (inch):

Inch SizeMetric Size
D(inch)D1LD(mm)D1L
0.750 1.312 1.250 183227.5
0.875 1.437 1.250 2033.327.5
0.937 1.500 1.250 223627.5
1.000 1.562 1.250 2438.130
1.125 1.687 1.250 253930
1.250 1.812 1.312 284232.5
1.375 1.937 1.437 304432.5
1.500 2.062 1.437 324632.5
1.625 2.187 1.437 334732.5
1.750 2.312 1.437 3549.232.5
1.875 2.437 1.500 3852.434
2.000 2.562 1.500 4055.634
2.125 2.687 1.500 4358.734
2.250 2.812 1.562 4558.734
2.375 2.937 1.562 4861.934
2.500 3.187 1.562 5065.134.5
2.625 3.312 1.625 5368.334.5
2.750 3.437 1.625 557134.5
2.875 3.625 1.687 6074.639.5
3.000 3.750 1.687 6584.139.5
3.125 3.875 1.750 7087.345
3.250 4.000 1.750 7595.345
3.375 4.125 1.750 8098.444.5
3.500 4.250 1.875 85104.844.5
3.625 4.375 1.875 9010849.5
3.750 4.51.87595114.349.5
3.875 4.6251.875100120.749.5
4.000 4.751.875105131.748.3
4.250 5.1871.903110138.148.3
4.500 5.4371.903115144.548.3
4.750 5.6871.903120144.548.3
5.000 5.9371.903125150.848.3
5.250 6.2131.903130157.848.3
5.500 6.4631.903140170.548.3
5.750 6.7141.903150176.948.3
6.000 6.9641.903
