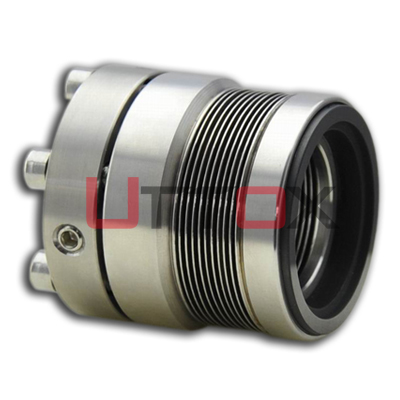

Type: UT-MFLWT

——————————————————————————————————————————————————————————————————-


·
·
Operating Limits:​​
● Temperature:-40℃ - +380℃

● Pressure：≤ 25bar

● Speed: ≤ 20m/s

● Shaft size: 16mm - 100mm


·
·
·
·
_ _ _ _ _ __ _ _ _ __ _ _ _ _ _ _  _ _ _ _ _ _  _ __ _ _ _ _ _ _ _ _ _ _ _ _ ​

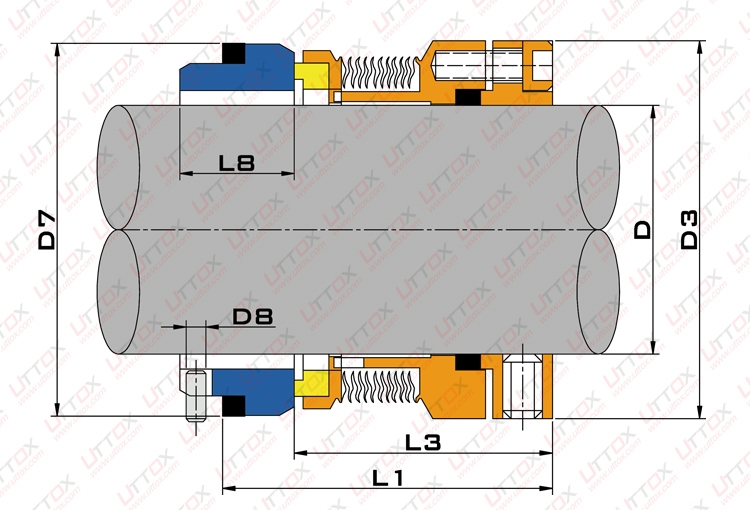

Assembly Dwg:
 __ _ _ _ __ _ _ _ __ _ _ __ _ _ _ __ __ _ _ __ _ _ _ _ _ _
·
Materials:
Springs
RBSIC Seal Rings

● Seal Rings: A,B,Q1/12,Q2/22,

                        U1/12,U2/22

● Elastomer: G
● Metal Part: F,G, M5, T6
SSIC Seal Rings
Tungsten Carbide Seal Rings
Carbon Seal Rings
O-rings
Encapsulated O-rings / FEP O-rings
 __ _ _ _ __ _ _ _ __ _ _ __ _ _ _ __ __ _ _ __ _ _ _ _ _ _
Kalrez® O-rings
_  _  _  _  _ _ _ __ _ _ _ _ _ _ _ _ _ _​_ _ _ _  _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Chemraz® O-rings
Dimension (mm):

dd3 d7d8l1l3l8
16 38 35.0 3 58.0 47 19.5
18 40 37.0 3 58.0 47 19.5
20 42 40.0 3 58.0 47 19.5
22 44 43.0 3 58.0 47 19.5
24 46 43.0 3 58.0 47 19.5
25 47 45.0 3 58.0 47 19.5
28 50 48.0 3 58.0 47 19.5
30 52 50.0 3 58.0 47 19.5
32 54 56.0 4 60.5 47 22
33 55 56.0 4 60.5 47 22
35 57 58.0 4 60.5 47 22
38 60 61.0 4 60.5 47 22
40 66 63.0 4 61.5 48 22
43 69 66.0 4 61.5 48 22
45 71 70.0 4 62.5 48 23
48 74 73.0 4 62.5 48 23
50 76 75.0 4 62.5 48 23
53 79 78.0 4 62.5 48 23
55 81 80.0 4 62.5 48 23
58 85 83.0 4 68.0 53 23
60 87 85.0 4 68.0 53 23
63 90 90.0 4 71.0 53 26
65 92 92.0 4 71.0 53 26
68 95 97.0 4 71.0 53 26
70 97 97.0 4 71.0 53 26
75 102 105.0 4 71.0 53 26.2
80 107 110.0 4 71.0 53 26.2
85 112 115.0 4 71.0 53 26.2
90 117 120.0 4 71.0 54 25.2
95 122 125.0 4 71.0 54 25.2
100 127 134.3 5 74.0 54 30
